CustomDepth로 가려진 물체 표현

SceneDepth

깊이 버퍼에 저장된 값은 삼각형의 정점 3개가 세계 뷰-정점 행렬에 의해 변환된 후 삼각형의 보간 w 좌표로 나눈 삼각형의 보간 z 좌표다. 깊이 버퍼를 텍스처로 사용하여, 그 픽셀의 뷰포트 위치를 현재 뷰-투영 매트릭스의 역순으로 변환한 다음 그 결과를 w 성분으로 곱하여 깊이 버퍼에 렌더링된 객체의 월드 스페이스 위치를 추출할 수 있다.

뷰포트 공간의 픽셀 위치로 뷰포트 위치를 정의한다. 즉, x 및 y components가 화면 중앙이 (0, 0)이고  -1~1의 범위에 있다.해당 픽셀의 깊이 버퍼에 저장된 깊이가 z component가 되고 w component는 1로 설정된다.



SceneDepth

깊이 버퍼에 저장된 값은 삼각형의 정점 3개가 세계 뷰-정점 행렬에 의해 변환된 후 삼각형의 보간 w 좌표로 나눈 삼각형의 보간 z 좌표다. 깊이 버퍼를 텍스처로 사용하여, 그 픽셀의 뷰포트 위치를 현재 뷰-투영 매트릭스의 역순으로 변환한 다음 그 결과를 w 성분으로 곱하여 깊이 버퍼에 렌더링된 객체의 월드 스페이스 위치를 추출할 수 있다.

뷰포트 공간의 픽셀 위치로 뷰포트 위치를 정의한다. 즉, x 및 y components가 화면 중앙이 (0, 0)이고  -1~1의 범위에 있다.해당 픽셀의 깊이 버퍼에 저장된 깊이가 z component가 되고 w component는 1로 설정된다.

//Get the depth buffer value at this pixel.

float zOverW = tex2D(depthTexture, texCoord);

// H is the viewport position at this pixel in the range -1 to 1.
float4 H = float4(texCoord.x * 2 - 1, (1 - texCoord.y) * 2 - 1, zOverW, 1);

// Transform by the view-projection inverse.
float4 D = mul(H, g_ViewProjectionInverseMatrix);

// Divide by w to get the world position.
float4 worldPos = D / D.w;

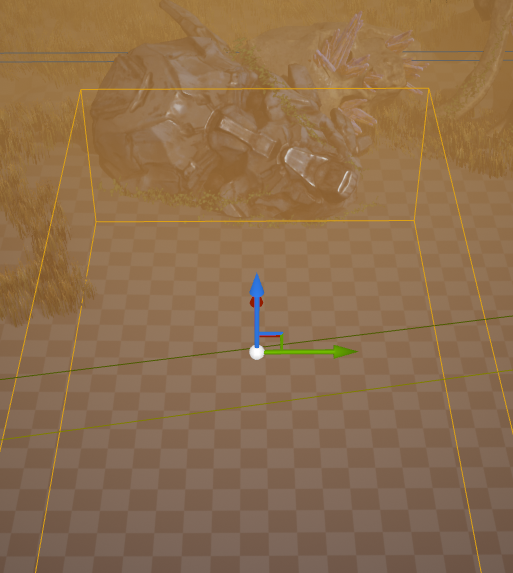

카메라 걸리는 구간에 PostProcess Volume - PP 쉐이더

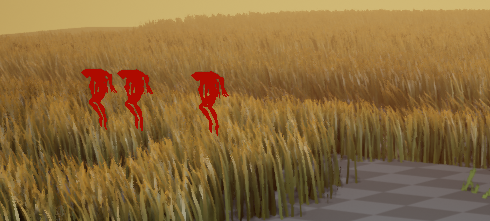

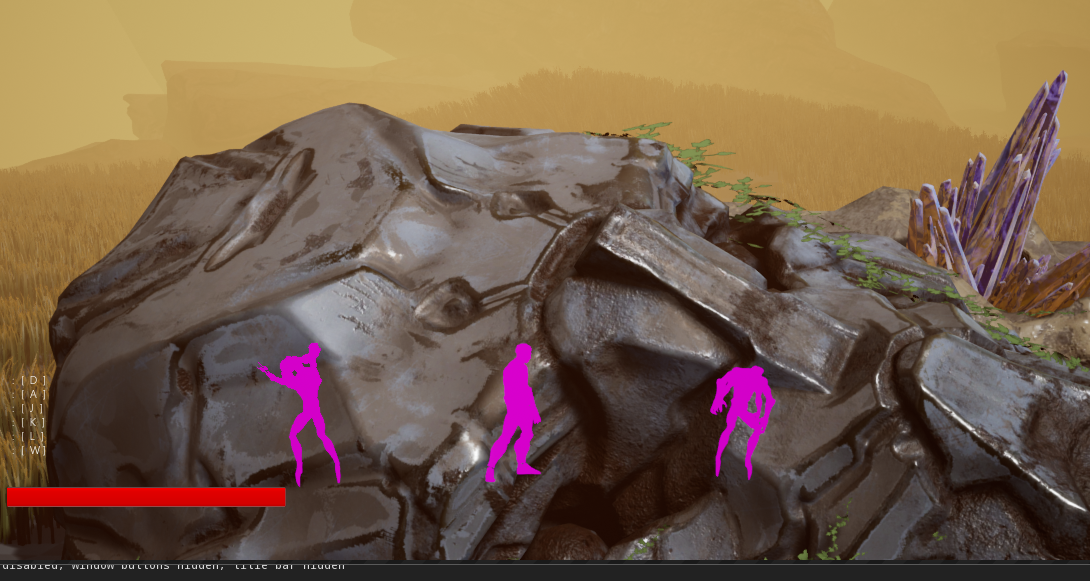

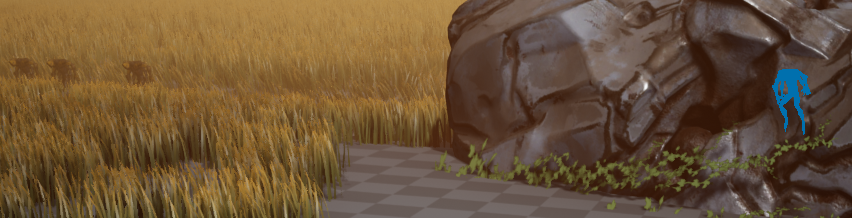

오브젝트 뒤에 있는 오브젝트가 앞에 보이게



---

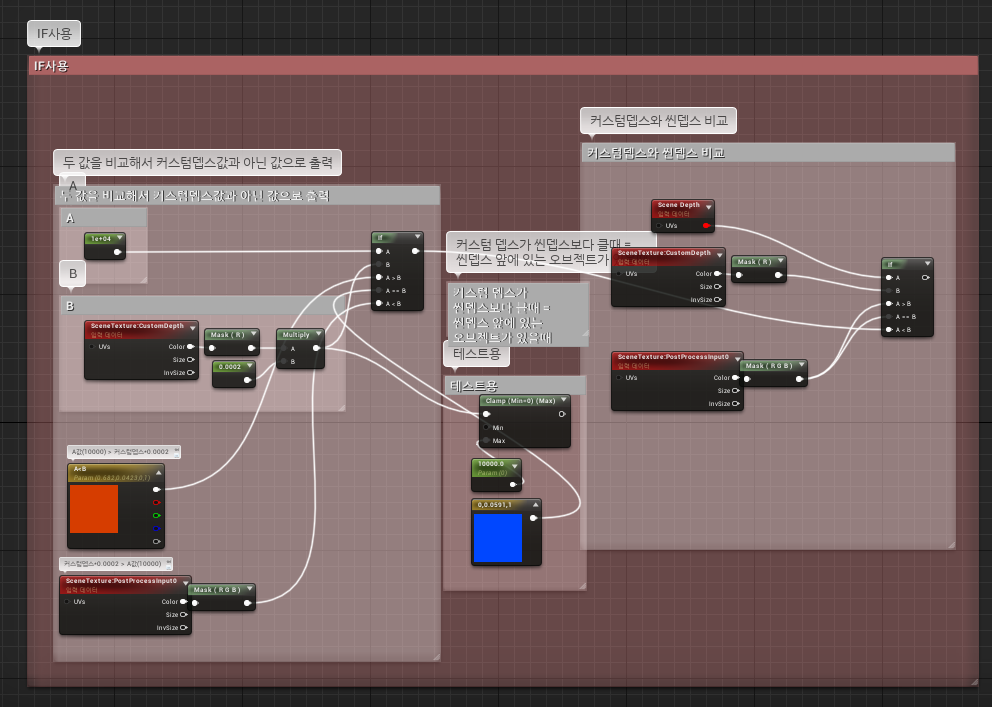

IF 노드 사용시

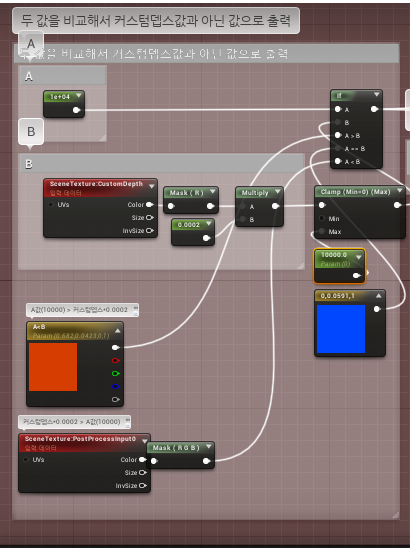

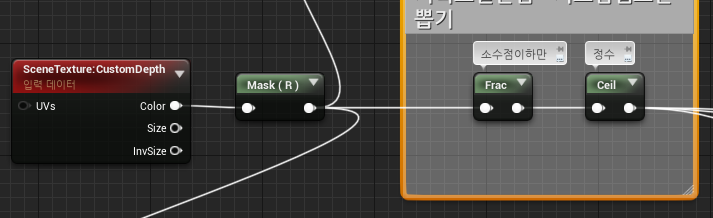

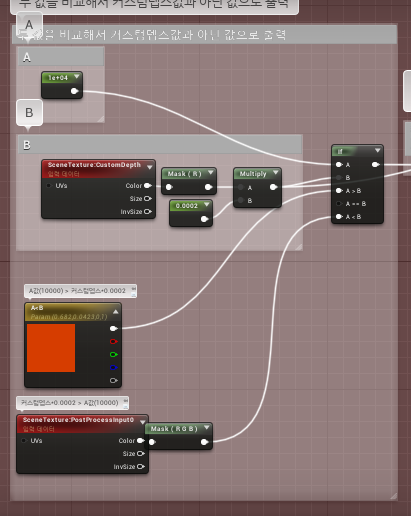

• 특정 값과 커스텀 뎁스 값을 비교해서 커스텀뎁스는  붉게 나머지는 SceneTexture가 나오는 노드

아래 시각화이미지를 통해 B의 CustomDepth적용된 오브젝트외의 값은(흰바탕) 10000이상이다는 결론 -> 검증 ->

테스트로 A값 10000과 Clamp를 건 CustomDepth*0.0002의 값을 비교하는데 Clamp의 Max값이 10000미만일떄는 주황, 같을때는 블루, 초과일떄는 SceneTexture임을 확인

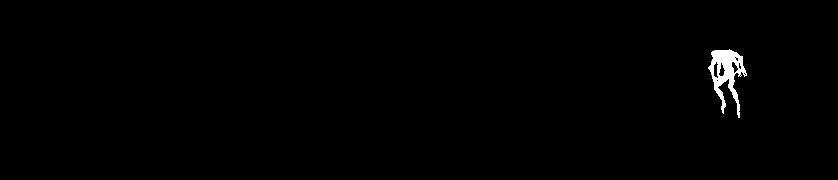

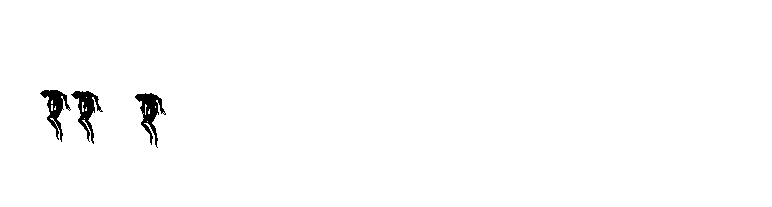

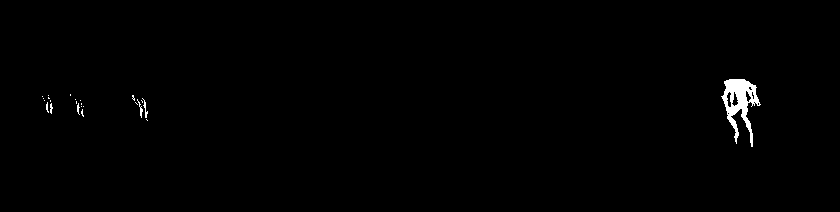

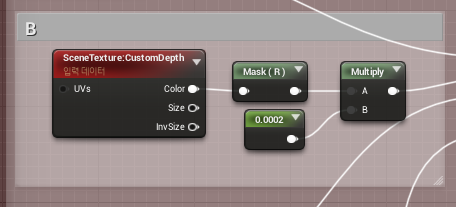

B의 시각화

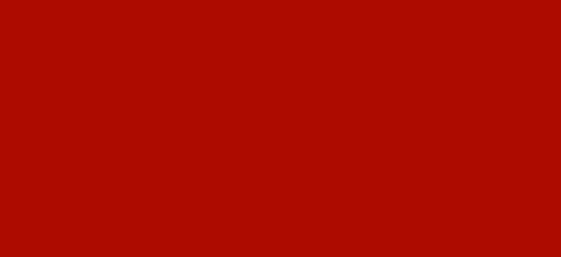

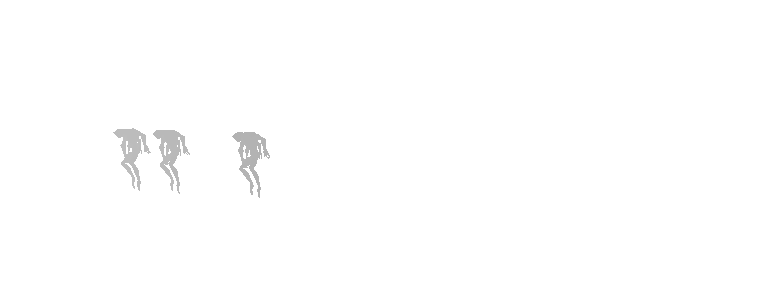

1-2의 Clamp Max값이 =10000일때

1-2의 Clamp Max값이 10000.1일떄

1-2의 ClampMax값이 9999.9일때

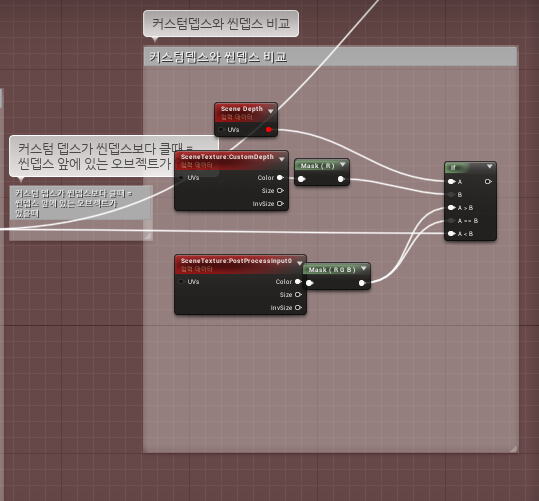

• 커스텀뎁스와 씬뎁스를 비교해서 씬뎁스가 커스텀뎁스보다 앞에 있을때(물체가 앞에 있을떄)는 위의 결과값(커스텀뎁스만 붉고 나머진 SceneTexture값)을 내놓는다.

씬뎁스 값이 크면 물체가 뒤에, CustomDepth가 크면 물체가 CustomDepth앞에



---

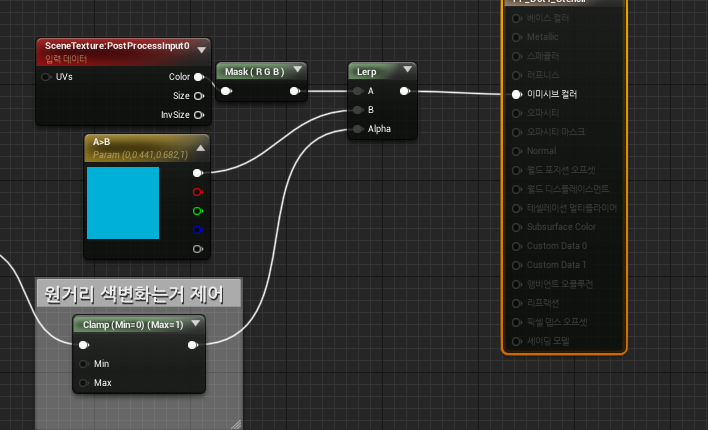

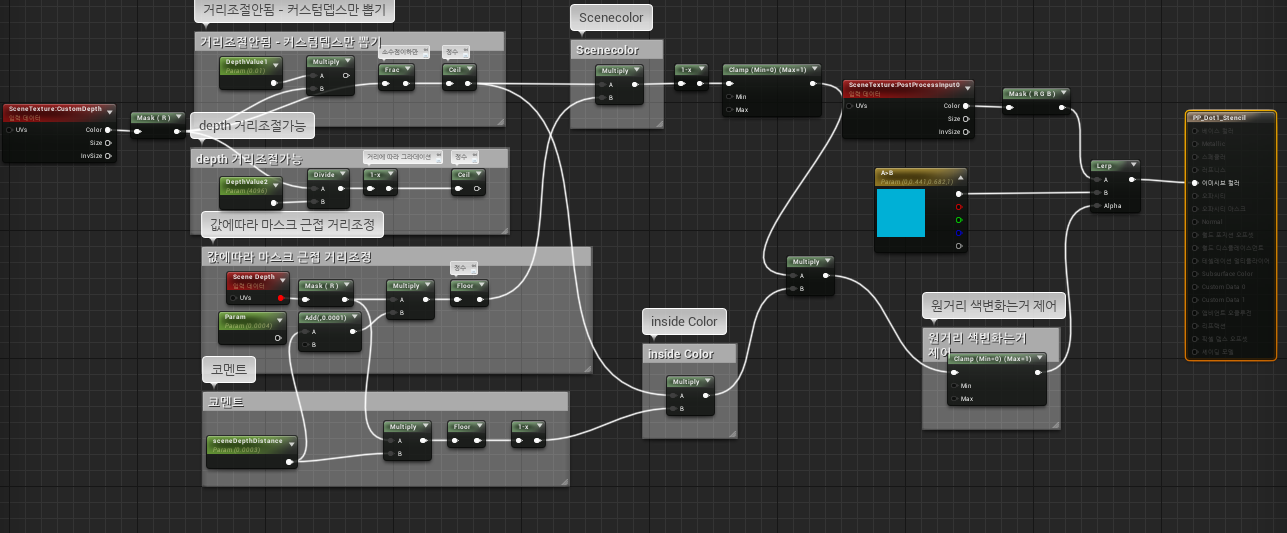

IF 노드 없이





A



B

C





D=clamp(1-(A*B), 0, 1)

E=A*C

F=clamp(D*E, 0,1)





F를 알파값으로

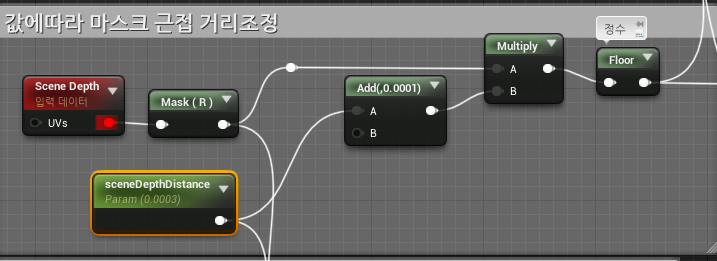

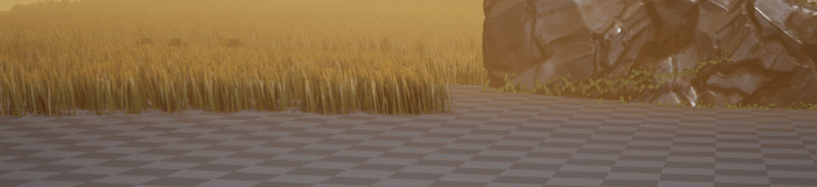

SceneDepthDistance 파라미터 값과 카메라위치에 따라 가려진 오브젝트의 컬러가 보이고 안보이고 한다. 카메라가 오브젝트에 가까워지면 가려진 오브젝트 전체에 컬러가 먹는 문제점이 있다.



이 방법으론 카메라가 항상 오브젝트에서 일정한 거리에 있으면 써도 문제가 없을거 같다.
