매 프레임 키가 있는 애니메이션을 가지고 왔는데 언리얼에서 플레이시 튕김 현상이 발생한다.

아래 Interpolation 옵션을 Step로 바꾸면 제대로 나오는 것을 확인 할 수 있다.

Material

Customized UV

SkyLight

Fully Rough

Quality Switch

Feature Level Switch

Engine

Imposter

HLod

Lod

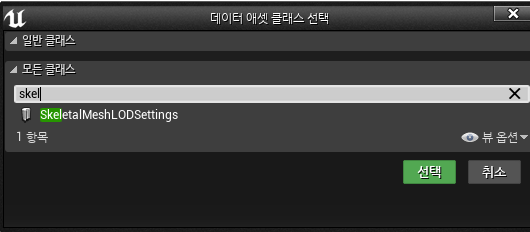

SkeletalMesh

StaticMesh

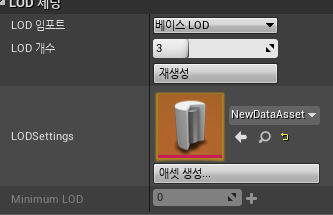

Lod세팅에 Lod 거리 자동계산을 해제하면

각 Lod별로 화면 크기를 설정할 수 있다.

//Get the depth buffer value at this pixel.

float zOverW = tex2D(depthTexture, texCoord);

// H is the viewport position at this pixel in the range -1 to 1.
float4 H = float4(texCoord.x * 2 - 1, (1 - texCoord.y) * 2 - 1, zOverW, 1);

// Transform by the view-projection inverse.
float4 D = mul(H, g_ViewProjectionInverseMatrix);

// Divide by w to get the world position.
float4 worldPos = D / D.w;

카메라 걸리는 구간에 PostProcess Volume - PP 쉐이더

오브젝트 뒤에 있는 오브젝트가 앞에 보이게

IF 노드 사용시

• 특정 값과 커스텀 뎁스 값을 비교해서 커스텀뎁스는  붉게 나머지는 SceneTexture가 나오는 노드

아래 시각화이미지를 통해 B의 CustomDepth적용된 오브젝트외의 값은(흰바탕) 10000이상이다는 결론 -> 검증 ->

테스트로 A값 10000과 Clamp를 건 CustomDepth*0.0002의 값을 비교하는데 Clamp의 Max값이 10000미만일떄는 주황, 같을때는 블루, 초과일떄는 SceneTexture임을 확인

B의 시각화

1-2의 Clamp Max값이 =10000일때

1-2의 Clamp Max값이 10000.1일떄

1-2의 ClampMax값이 9999.9일때

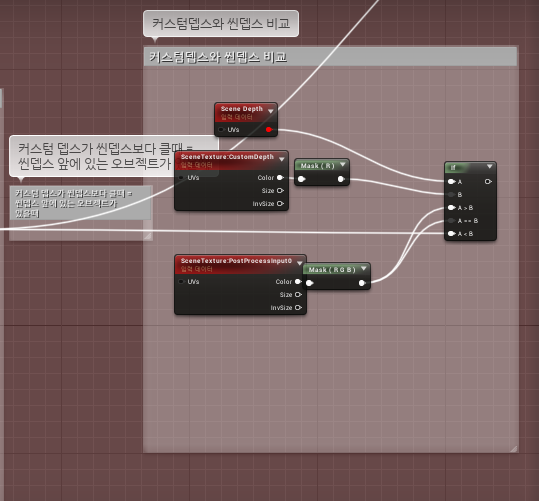

• 커스텀뎁스와 씬뎁스를 비교해서 씬뎁스가 커스텀뎁스보다 앞에 있을때(물체가 앞에 있을떄)는 위의 결과값(커스텀뎁스만 붉고 나머진 SceneTexture값)을 내놓는다.

IF 노드 없이

A

B

C

D=clamp(1-(A*B), 0, 1)

E=A*C

F=clamp(D*E, 0,1)

F를 알파값으로

이 방법으론 카메라가 항상 오브젝트에서 일정한 거리에 있으면 써도 문제가 없을거 같다.

커스텀 노드에 SceneTextureLookup함수를 쓸경우 해당 노드가 머트리얼에 연결도어 있어야야 한다. 그렇지 않으면 SceneTextureLookup 함수 인지를 못함

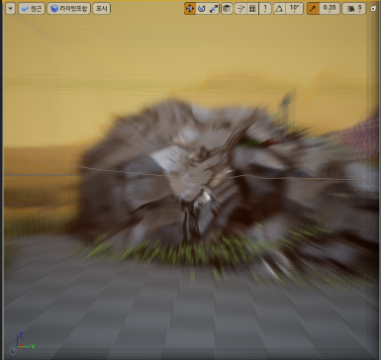

Radial Blur 코드

"버퍼사이즈 대비 뷰사이즈비율" 1:x= buffer:view
const float2 ScreenMult = View.ViewSizeAndInvSize.xy * View.BufferSizeAndInvSize.zw;


const int TexIndex = 14;"내부코드에서 14번은 PostprocessInput 0을 가리킴"
const float Samples[11] = {-0.08,-0.05,-0.03,-0.02,-0.01,0,0.01,0.02,0.03,0.05,0.08};
float2 dir = ViewUV-float2(0.5, 0.5) ;"(0.5,0.5) 중심으로 하는 UV좌표"
float4 sum = float4(0.0, 0.0, 0.0, 0.0);

for(int i = 0; i<11; i++)
{
  "UV"
    "(0.5,0.5)중심의 UV를 샘플링값에 따라 스케일(확대/축소)하고 그 값을 화면UV에 +한다"
    float2 offest = ViewUV - dir * Samples[i] * BlurDist;

    "UV를 다시 0,1로"
    offest = clamp(offest, float2(0.0,0.0), float2(1.0, 1.0));

    "SceneTexture Case : 14 = PostProcessInput0--화면 그대로 보여주는"
    sum += SceneTextureLookup(pos * ScreenMult, TexIndex, false);
}
return sum / 11.0;"더해진 값을 그대로 나눠줌"

Custom Node의 SceneTextureLookup함수

를 사용하고자 할 경우 int SceneTextureIndex에 case 0 ~28까지 중에서 선택해야한다.

• PostProcessInput 0 = case 14
• SceneTextureLookup(float2 uv, int SceneTextureIndex, Bool bFiltered)

offest= clamp(pos, float2(0.0,0.0), float2(1.0, 1.0));  viewuv를 다시 0,1 사이로

offest가 ViewUV보다 작아질경우 clamp하면 원본에서 줄어든 부분만큼 마지막 픽셀로 쭉 이어져서 공백이 없음(검은 계단이미지)

Normalize(ScreenUV-float2(0.5, 0.5)) 벡터를 단위벡터로 정규화

ScreenUV-float2(0.5, 0.5)

global selectObject = $selection
global vColor

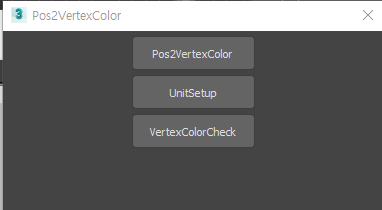

rollout Pos2VertexColor "Pos2VertexColor" width:380 height:330
(
	button Pos2VertexColor_Btn "Pos2VertexColor" width:123  height:34
	--button PivotCheck_Btn "PivotCheck" width:123  height:34
	button UnitSetup_Btn "UnitSetup" width:123  height:34
	button VertexColor_Check_Btn "VertexColorCheck" width:123  height:34


	fn Pos2VertexColor =
	(
		if selectObject != undefined then
		(
			for m =1 to  selectObject.count do
			(
				a = selectObject[m]
				setCommandPanelTaskMode #modify
				subObjectLevel =1

 			-- avoid minus value
				MeshPivot  = (a.pivot+50)*0.1

				for i=1 to a.verts.count do
				(
					a.EditablePoly.Setselection #Vertex #{i}
					a.setVertexColor (color MeshPivot[1] MeshPivot[2] MeshPivot[3] ) #vertexcolor
					vColor = a.getVertexColor #vertexcolor

				)
				print  vColor


			)
		)

		if $ == undefined then
		(
			messagebox "please select Object"
		)
	)

	fn get2VertexColor =
	(
		if selectObject != undefined then
		(
			a = selectObject
			getVertColor a 1




		)
	)


	fn timeCheck =
	(
		t=timeStamp()
		format "%ms\n" (timeStamp()-t)
	)


	on Pos2VertexColor_Btn pressed do
	(
		Pos2VertexColor()
		timeCheck()
	)


	on VertexColor_Check_Btn pressed do
	(
		get2VertexColor()
		timeCheck()

	)


)
createdialog Pos2VertexColor

스크립트로 텍스쳐 렌더링을 하고 난후 보면 UV채널2에 각 메쉬마다의 위치값이 위치에 있다.  이 값을 텍스쳐로 사용.

하지만 위의 왼쪽과 같이 피봇포인트 X축이 풀잎의 끝 위치로 향하고 있지 않으면 수작업으로 오른쪽과 같이 피봇의 위치를 맞춰준다.

처음에 왼쪽 이미지로 설정을 했을때는 뿌리가 고정되지 않고 흔들린 반면, 오른쪽으로 수정후 뿌리의 흔들림 없이 정상적인 애니메이션이 가능하다.

단점 UV채널 하다 더 씀

장점 스켈레탈 애님보다 비용싸다.
